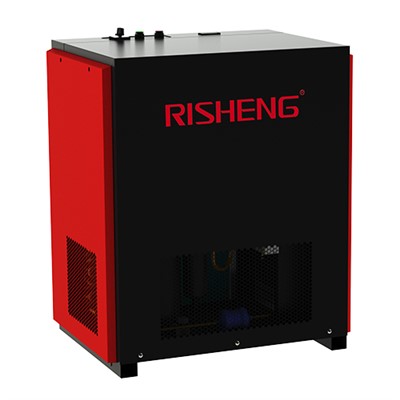

औद्योगिक संपीड़ित वायु उपचार
दक्षता और विश्वसनीयता की दिशा में एक महत्वपूर्ण कदम
आजकल संपीड़ित हवा अनगिनत प्रक्रियाओं के लिए मुख्य शक्ति स्रोत के रूप में कार्य करती है। हालाँकि, कंप्रेसर से सीधे निकलने वाली हवा में अक्सर नमी, तेल और कण संदूषक होते हैं। यदि अनुपचारित छोड़ दिया जाए, तो ये अशुद्धियाँ उपकरण क्षरण, उत्पाद दोष और उत्पादन में रुकावट का कारण बन सकती हैं, जिससे सीधे दक्षता और उत्पाद की गुणवत्ता को खतरा हो सकता है। इस प्रकार, सिस्टम स्थिरता सुनिश्चित करने के लिए वायु निस्पंदन और सुखाने वैकल्पिक नहीं बल्कि मौलिक हैं।
स्वच्छ, सूखी, संपीड़ित हवा प्रदान करना उन अनुप्रयोगों में विशेष रूप से महत्वपूर्ण है जहां पाइपलाइनों में नमी संघनित होती है, जिससे जंग और माइक्रोबियल वृद्धि होती है, और जहां कण सटीक उपकरणों को नष्ट कर देते हैं, जिससे रखरखाव की लागत बढ़ जाती है। कुशल सुखाने की प्रणालियों के साथ, व्यवसाय उपकरण के जीवनकाल को बढ़ा सकते हैं, कड़े अंतरराष्ट्रीय मानकों (उदाहरण के लिए, आईएसओ 8573-1) को पूरा कर सकते हैं, और सतत विकास का मार्ग प्रशस्त कर सकते हैं।
वायु आर्द्रता को व्यावसायिक लाभ में बदलना
ऊर्जा बचत एवं लागत में कमी
रेफ्रिजेरेटेड ड्रायर एक स्थिर दबाव ओस प्राप्त करते हैं
कुशल प्रशीतन चक्र और हीट एक्सचेंज तकनीक के माध्यम से प्वाइंट (पीडीपी) (उदाहरण के लिए, +3 डिग्री)। उनकी असाधारण ऊर्जा कुशल डिज़ाइन सीधे कम परिचालन लागत में तब्दील हो जाती है।
बेहतर गुणवत्ता एवं पर्यावरणीय जिम्मेदारी सुनिश्चित करना
वायु गुणवत्ता सीधे अंतिम उत्पाद की गुणवत्ता को प्रभावित करती है। क्या हवा उत्पाद से संपर्क करती है
सीधे (उदाहरण के लिए, भोजन और फार्मास्युटिकल पैकेजिंग में) या नियंत्रण बल के रूप में कार्य करता है, शुष्क और स्वच्छ हवा उच्च गुणवत्ता वाले विनिर्माण की आधारशिला है।
उन्नत सिस्टम विश्वसनीयता और उत्पादन क्षमता
उच्च गुणवत्ता वाला रेफ्रिजेरेटेड ड्रायर चुनना उत्पादन निरंतरता में एक महत्वपूर्ण निवेश है। वे सुचारू उत्पादन, विस्तारित उपकरण जीवनकाल, सरलीकृत स्थापना और रखरखाव की गारंटी दे सकते हैं।
रेफ्रिजरेशन डी कैसे होता है?रायर काम?
एक रेफ्रिजेरेटेड एयर ड्रायर संपीड़ित हवा से नमी को हटाने के लिए थर्मोडायनामिक्स और हीट एक्सचेंज के सिद्धांतों पर काम करता है। इसके वर्कफ़्लो को दो मुख्य, परस्पर जुड़े सर्किटों में विभाजित किया जा सकता है:
एयर सर्किट और रेफ्रिजरेंट सर्किट।
वायु परिपथ
1. प्री{1}}कूलर: हवा{{2}से{3}एयर हीट एक्सचेंजर प्री{4}कूलर है। यह जल विभाजक से लौट रही ठंडी हवा में गर्मी को स्थानांतरित करके गर्म, संतृप्त, आने वाली हवा को पहले से ठंडा कर देता है।
2. बाष्पीकरणकर्ता: वाष्पीकरण करने वाले रेफ्रिजरेंट में गर्मी स्थानांतरित करके हवा को आवश्यक ओस बिंदु तक ठंडा किया जाता है।
3. जल विभाजक: बूंदों का पृथक्करण एक स्टेनलेस स्टील वायर जाल में होता है जो हवा के प्रवाह में निलंबित किसी भी शेष बूंदों को हटा देता है।
रेफ्रिजरेंट सर्किट
4. संपीड़न: कंप्रेसर रेफ्रिजरेंट का दबाव और तापमान बढ़ाता है, जिससे यह गर्म, उच्च दबाव वाली गैस में बदल जाता है।
5. संघनन: अत्यधिक गरम गैस संघनित्र में प्रवाहित होती है (जिसे पंखे से हवा{{1}ठंडा किया जा सकता है) या पानी से ठंडा किया जा सकता है। यहाँ, रेफ्रिजरेंट रिलीज़ होता है
इसकी गर्मी आसपास के वातावरण (हवा या पानी) तक पहुंचती है और संघनित होकर उच्च दबाव वाले तरल में बदल जाती है।
6. विस्तार: उच्च दबाव वाला तरल रेफ्रिजरेंट एक से होकर गुजरता है
विस्तार वाल्व (या केशिका ट्यूब)। यह उपकरण एक दबाव ड्रॉप बनाता है, जिससे रेफ्रिजरेंट तेजी से ठंडा हो जाता है और आंशिक रूप से वाष्पित हो जाता है क्योंकि यह बाष्पीकरणकर्ता में कम दबाव, ठंडे तरल - गैस मिश्रण के रूप में प्रवेश करता है।
7. वाष्पीकरण: ठंडा रेफ्रिजरेंट दूसरी तरफ बहने वाली गर्म संपीड़ित हवा से गर्मी को अवशोषित करता है और प्रक्रिया को फिर से शुरू करने के लिए कंप्रेसर में वापस आ जाता है।
पैक किया हुआ 3-इन-1 हीट एक्सचेंजर
• बड़े वायु चैनलों के परिणामस्वरूप हवा का दबाव कम हो जाता है।
• एक बड़े आकार का डिमिस्टर सेपरेटर इष्टतम कंडेनसेट पृथक्करण और रखरखाव को सुनिश्चित करता है।
• सारी सामग्री एल्युमीनियम से बनी है और जंग रहित है।
जीरो एयर लॉस ड्रेनर
• यह सुनिश्चित करना कि बाहर हवा न जाए और बिजली की खपत में उल्लेखनीय कमी आए।
• ड्रेनर को एक जगह पर रखा गया है, जिससे शीर्ष पैनल को हटाने की आवश्यकता के बिना आसान पहुंच की अनुमति मिलती है।
वाष्पीकरण दबाव विनियमन वाल्व
• इसमें उच्च क्षमता वाला वाल्व है, जो 0% से 100% तक पूरी तरह से समायोज्य ऑपरेशन लोड को सक्षम बनाता है, स्थिर ओस बिंदु प्रदर्शन को बनाए रखता है।
• 20 वर्षों से अधिक सिद्ध फील्ड ऑपरेशन द्वारा समर्थित। सभी ड्रायरों को फ़ैक्टरी में समायोजित किया गया है, और साइट पर समायोजन की कोई आवश्यकता नहीं है।
कॉम्पैक्ट संलग्नक
• कुशल रखरखाव के लिए आंतरिक घटकों तक आसान पहुंच के साथ सरल डिससेम्बली।
गर्म गैस बाय-पास वाल्व
• इसमें उच्च क्षमता वाला वाल्व है, जो 0% से 100% तक पूरी तरह से समायोज्य ऑपरेशन लोड को सक्षम बनाता है, स्थिर ओस बिंदु प्रदर्शन को बनाए रखता है।
• 20 वर्षों से अधिक सिद्ध फील्ड ऑपरेशन द्वारा समर्थित। सभी ड्रायरों को फ़ैक्टरी में समायोजित किया गया है, और साइट पर समायोजन की कोई आवश्यकता नहीं है।
केशिका
• कई ऊर्जा विनियमन उपकरणों से सुसज्जित प्रशीतन प्रणालियों में, अस्थिरता और स्वयं {{0}हस्तक्षेप अक्सर होता है। हालाँकि, केशिका स्थिर प्रवाह नियंत्रण प्रदान करती है और, जब गर्म गैस बाय पास वाल्व के साथ संयोजन में उपयोग किया जाता है, तो ओस बिंदु को स्थिर करते हुए लोड भिन्नताओं के लिए सटीक रूप से अनुकूल हो सकता है।
माइक्रो-नियंत्रक
• मल्टीफ़ंक्शनल डिस्प्ले डिजिटल ड्यूपॉइंट रीडिंग देता है और कोडित अलार्म को इंगित करता है।
• मानक वोल्ट{{0}निःशुल्क संपर्क और एक वैकल्पिक RS485 सीरियल कार्ड, यदि आवश्यक हो तो दूरस्थ निगरानी और समर्थन की अनुमति देता है।
स्क्रॉल कंप्रेसर
• आज्ञाकारी स्क्रॉल कंप्रेसर अन्य प्रणालियों की तुलना में 20% तक की ऊर्जा बचत प्रदान करते हैं। तरल पदार्थ के प्रति पूर्णतया प्रतिरोधी
रेफ्रिजरेंट रिटर्न और अन्य मॉडलों की तुलना में 50% कम चलने वाले हिस्सों के साथ, ये कंप्रेसर बेहद विश्वसनीय और लगभग अविनाशी हैं। कम कंपन स्तर भी उनके प्रशीतन सर्किट जीवन को बढ़ाने का काम करते हैं।
मॉड्यूलर डिज़ाइन
• कई हीट एक्सचेंजर्स का लचीला संयोजन
• एक सार्वभौमिक डिज़ाइन से लाभ जो हवा को ठंडा करने वाले और पानी को ठंडा करने वाले सिस्टम को एक एकीकृत आधार पर एकीकृत करता है। इससे उत्पाद वितरण में काफी तेजी आती है।
इलेक्ट्रॉनिक ड्रेनर
• विश्वसनीय कंडेनसेट डिस्चार्ज सुनिश्चित करने और स्थिर उपकरण ओस बिंदु बनाए रखने के लिए प्रत्येक हीट एक्सचेंजर के नीचे फैन व्यक्तिगत इलेक्ट्रॉनिक ड्रेन वाल्व स्थापित किया गया है।
• साइट पर सुविधाजनक पाइपिंग कनेक्शन और संचालन के लिए सभी जल निकासी बिंदुओं को उपकरण परिधि के साथ समेकित किया गया है।
विश्वसनीय प्रणाली
इन सभी सुरक्षा उपायों का उद्देश्य यह सुनिश्चित करना है कि कंप्रेसर सुरक्षित और स्थिर कार्यशील स्थिति में काम कर सके।
तकनीकी विशिष्टता
|
ड्रायर प्रकार |
प्रवेश प्रवाह |
इनलेट आउटलेट कनेक्शन |
DIMENSIONS |
शक्ति |
बिजली की आपूर्ति वी/पीएच/हर्ट्ज |
वज़न |
||||||||
|
मिमी |
इंच |
|||||||||||||
|
मी³/मिनट |
l/s |
सीएफएम |
किलोवाट |
किग्रा |
एलबीएस |
|||||||||
|
L |
W |
H |
L |
W |
H |
|||||||||
|
वायु-ठंडा |
||||||||||||||
|
आरडी-06ए |
0.6 |
10 |
22 |
जी 3/4" एफएम |
410 |
498 |
477 |
17 |
20 |
19 |
0.348 |
220/1/50 |
25 |
55 |
|
आरडी-09ए |
0.9 |
15 |
32 |
जी 3/4" एफएम |
410 |
498 |
477 |
17 |
20 |
19 |
0.348 |
220/1/50 |
25 |
55 |
|
आरडी-12ए |
1.2 |
20 |
43 |
जी 3/4" एफएम |
410 |
498 |
477 |
17 |
20 |
19 |
0.479 |
220/1/50 |
30 |
66 |
|
आरडी-15ए |
1.5 |
25 |
53 |
जी 3/4" एफएम |
410 |
498 |
477 |
17 |
20 |
19 |
0.479 |
220/1/50 |
30 |
66 |
|
आरडी-18ए |
1.8 |
30 |
64 |
जी 3/4" एफएम |
410 |
498 |
477 |
17 |
20 |
19 |
0.479 |
220/1/50 |
30 |
66 |
|
आरडी-24ए |
2.4 |
40 |
85 |
जी 1-1/2" एफएम |
461 |
498 |
537 |
19 |
20 |
22 |
0.798 |
220/1/50 |
50 |
110 |
|
आरडी-30ए |
3 |
50 |
106 |
जी 1-1/2" एफएम |
461 |
498 |
537 |
19 |
20 |
22 |
0.798 |
220/1/50 |
50 |
110 |
|
आरडी-36ए |
3.6 |
60 |
128 |
जी 1-1/2" एफएम |
461 |
498 |
537 |
19 |
20 |
22 |
0.798 |
220/1/50 |
55 |
121 |
|
आरडी-40ए |
4 |
67 |
142 |
जी 1-1/2" एफएम |
461 |
498 |
537 |
19 |
20 |
22 |
0.798 |
220/1/50 |
55 |
121 |
|
आरडी-60ए |
6.5 |
109 |
230 |
आरसी 1-1/2" |
760 |
595 |
907 |
30 |
24 |
36 |
2.20 |
220/1/50 |
78 |
172 |
|
आरडी-80ए |
8.8 |
147 |
311 |
आरसी 1-1/2" |
760 |
595 |
907 |
30 |
24 |
36 |
2.20 |
220/1/50 |
80 |
176 |
|
आरडी-100ए |
11 |
184 |
389 |
आरसी 1-1/2" |
760 |
595 |
907 |
30 |
24 |
36 |
2.20 |
220/1/50 |
85 |
187 |
|
आरडी-120ए |
13 |
217 |
460 |
आरसी 2" |
1008 |
752 |
1030 |
40 |
30 |
41 |
4.00 |
220/1/50 |
130 |
287 |
|
आरडी-150ए |
17 |
284 |
601 |
आरसी 2" |
1008 |
752 |
1030 |
40 |
30 |
41 |
4.00 |
220/1/50 |
140 |
309 |
|
आरडी-200ए |
23 |
384 |
813 |
आरसी 2" |
1008 |
752 |
1030 |
40 |
30 |
41 |
4.55 |
400/3/50 |
150 |
331 |
|
आरडी-250ए |
27 |
450 |
954 |
आरसी 3" |
818 |
1153 |
1612 |
33 |
46 |
64 |
5.35 |
400/3/50 |
250 |
551 |
|
आरडी-300ए |
33 |
550 |
1166 |
आरसी 3" |
818 |
1153 |
1612 |
33 |
46 |
64 |
6.80 |
400/3/50 |
260 |
573 |
|
आरडी-350ए |
37 |
617 |
1307 |
आरसी 3" |
818 |
1153 |
1612 |
33 |
46 |
64 |
7.95 |
400/3/50 |
270 |
595 |
|
आरडी-400ए |
45 |
750 |
1589 |
डीएन100 |
1430 |
1058 |
1710 |
57 |
42 |
68 |
8.94 |
400/3/50 |
500 |
1102 |
|
आरडी-500ए |
55 |
917 |
1943 |
डीएन100 |
1430 |
1058 |
1710 |
57 |
42 |
68 |
10.59 |
400/3/50 |
510 |
1124 |
|
आरडी-600ए |
65 |
1084 |
2296 |
डीएन100 |
1430 |
1058 |
1710 |
57 |
42 |
68 |
12.69 |
400/3/50 |
550 |
1213 |
|
आरडी-700ए |
73 |
1217 |
2578 |
डीएन125 |
1430 |
1058 |
1710 |
57 |
42 |
68 |
12.69 |
400/3/50 |
580 |
1279 |
|
आरडी-800ए |
80 |
1334 |
2825 |
डीएन150 |
1465 |
2046 |
1710 |
58 |
81 |
68 |
16.23 |
400/3/50 |
700 |
1543 |
|
आरडी-900ए |
90 |
1500 |
3178 |
डीएन150 |
1465 |
2046 |
1710 |
58 |
81 |
68 |
16.23 |
400/3/50 |
720 |
1587 |
|
आरडी-1000ए |
100 |
1667 |
3531 |
डीएन150 |
1465 |
2046 |
1710 |
58 |
81 |
68 |
20.32 |
400/3/50 |
940 |
2072 |
|
आरडी-1200ए |
120 |
2000 |
4238 |
डीएन150 |
1465 |
2046 |
1710 |
58 |
81 |
68 |
20.32 |
400/3/50 |
950 |
2094 |
|
आरडी-1500ए |
150 |
2500 |
5297 |
डीएन200 |
1466 |
2588 |
1846 |
58 |
102 |
73 |
27.25 |
400/3/50 |
1150 |
2535 |
|
आरडी-1800ए |
180 |
3000 |
6356 |
डीएन200 |
1466 |
2588 |
1846 |
58 |
102 |
73 |
32.64 |
400/3/50 |
1350 |
2976 |
|
पानी-ठंडा |
||||||||||||||
|
आरडी-120W |
13 |
217 |
460 |
आरसी 2" |
1004 |
809 |
1030 |
40 |
32 |
41 |
3.75 |
220/1/50 |
130 |
287 |
|
आरडी-150डब्लू |
17 |
284 |
601 |
आरसी 2" |
1004 |
809 |
1030 |
40 |
32 |
41 |
3.75 |
220/1/50 |
140 |
309 |
|
आरडी-200W |
23 |
384 |
813 |
आरसी 2" |
1004 |
809 |
1030 |
40 |
32 |
41 |
4.30 |
400/3/50 |
150 |
331 |
|
आरडी-250W |
27 |
450 |
954 |
आरसी 3" |
822 |
1082 |
1612 |
33 |
43 |
64 |
4.85 |
400/3/50 |
250 |
551 |
|
आरडी-300W |
33 |
550 |
1166 |
आरसी 3" |
822 |
1082 |
1612 |
33 |
43 |
64 |
6.30 |
400/3/50 |
260 |
573 |
|
आरडी-350W |
37 |
617 |
1307 |
आरसी 3" |
822 |
1082 |
1612 |
33 |
43 |
64 |
6.30 |
400/3/50 |
270 |
595 |
|
आरडी-400W |
45 |
750 |
1589 |
डीएन100 |
1346 |
1059 |
1710 |
53 |
42 |
68 |
8.11 |
400/3/50 |
500 |
1102 |
|
आरडी-500W |
55 |
917 |
1943 |
डीएन100 |
1346 |
1059 |
1710 |
53 |
42 |
68 |
8.11 |
400/3/50 |
510 |
1124 |
|
आरडी-600W |
65 |
1084 |
2296 |
डीएन100 |
1346 |
1059 |
1710 |
53 |
42 |
68 |
11.86 |
400/3/50 |
550 |
1213 |
|
आरडी-700W |
73 |
1217 |
2578 |
डीएन125 |
1346 |
1059 |
1710 |
53 |
42 |
68 |
11.86 |
400/3/50 |
580 |
1279 |
|
आरडी-800डब्लू |
80 |
1334 |
2825 |
डीएन150 |
1400 |
2046 |
1710 |
56 |
81 |
68 |
14.57 |
400/3/50 |
700 |
1543 |
|
आरडी-900W |
90 |
1500 |
3178 |
डीएन150 |
1400 |
2046 |
1710 |
56 |
81 |
68 |
14.57 |
400/3/50 |
720 |
1587 |
|
आरडी-1000W |
100 |
1667 |
3531 |
डीएन150 |
1400 |
2046 |
1710 |
56 |
81 |
68 |
18.66 |
400/3/50 |
940 |
2072 |
|
आरडी-1200W |
120 |
2000 |
4238 |
डीएन150 |
1400 |
2046 |
1710 |
56 |
81 |
68 |
18.66 |
400/3/50 |
950 |
2094 |
|
आरडी-1500W |
150 |
2500 |
5297 |
डीएन200 |
1408 |
2580 |
1846 |
56 |
102 |
73 |
25.60 |
400/3/50 |
1150 |
2535 |
|
आरडी-1800W |
180 |
3000 |
6356 |
डीएन200 |
1408 |
2580 |
1846 |
56 |
102 |
73 |
30.98 |
400/3/50 |
1350 |
2976 |
टिप्पणियाँ:
डेटा निम्नलिखित स्थितियों को संदर्भित करता है: एयर एफएडी 20 डिग्री / 1 बार (ए), एयर इनलेट दबाव 7 बार (जी), परिवेश तापमान 38 डिग्री, एयर इनलेट तापमान 38 डिग्री, वॉटर इनलेट तापमान 32 डिग्री।
वाटर कूल्ड ड्रायर दो प्रकारों में बनाया जा सकता है जो प्लेट {{0} फिन कंडेनसर और शेल {{1} और ट्यूब कंडेनसर हैं, जो साइट पर पानी की गुणवत्ता पर निर्भर करता है।
विश्वसनीय प्रणाली
|
विशेषताएँ |
वायु-ठंडा |
पानी-ठंडा |
||||||||
|
आरडी-06ए को आरडी-40ए |
आरडी-60ए को आरडी-100ए |
आरडी-120ए को आरडी-200ए |
आरडी-250ए को आरडी-350ए |
आरडी-400ए को आरडी-700ए |
आरडी-800ए को आरडी-1800ए |
आरडी-120W को आरडी-200W |
आरडी-250W को आरडी-350W |
आरडी-400W को आरडी-700W |
आरडी-800डब्लू को आरडी-1800W |
|
|
नमी सूचक |
√ |
√ |
||||||||
|
डिजिटल ओस प्वाइंट |
वैकल्पिक |
वैकल्पिक |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
चालू/बंद स्विच |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
रिमोट अलार्म सिग्नल के लिए टर्मिनल |
वैकल्पिक |
वैकल्पिक |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
रनिंग/अलार्म संकेत |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
रिमोट चालू/बंद स्विच |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
रेफ्रिजरेंट उच्च निपीडमान |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
रेफ्रिजरेंट कम निपीडमान |
√ |
√ |
√ |
√ |
√ |
√ |
||||
|
एयर आउटलेट दबाव नापने का यंत्र |
√ |
√ |
√ |
√ |
||||||
|
उच्च दबाव स्विच |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
कम दबाव स्विच |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
पंखे का दबाव स्विच |
√ |
√ |
√ |
√ |
√ |
|||||
|
पिछले 5 अलार्म का इतिहास |
वैकल्पिक |
वैकल्पिक |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
485 रुपये |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
|
हॉट गैस बाय-पास वाल्व |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
शून्य वायु हानि नाली |
√ |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
|
इलेक्ट्रॉनिक नाली वाल्व |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
सीमेंस पीएलसी और टच स्क्रीन (7") |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
वैकल्पिक |
||
टिप्पणियाँ:
1. यदि आपकी कोई अन्य आवश्यकता है, तो कृपया अधिक जानकारी के लिए हमसे परामर्श करें।
|
विभिन्न कार्य स्थितियों के लिए वायु प्रवाह सुधार कारक |
|||||||||||||||
|
का) |
कार्य का दबाव |
बार्ग |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
सुधार कारक |
0.67 |
0.77 |
0.86 |
0.93 |
1 |
1.04 |
1.08 |
1.11 |
1.15 |
1.18 |
1.22 |
1.25 |
1.28 |
||
|
केबी) |
वायु प्रवेश तापमान |
डिग्री |
35 |
38 |
40 |
45 |
50 |
55 |
60 |
||||||
|
सुधार कारक |
1.11 |
1 |
0.92 |
0.76 |
0.69 |
0.56 |
0.46 |
||||||||
|
केसी) |
परिवेश का तापमान |
डिग्री |
25 |
30 |
35 |
38 |
40 |
45 |
50 |
||||||
|
सुधार कारक |
1.15 |
1.1 |
1.02 |
1 |
0.89 |
0.79 |
0.69 |
||||||||
|
केडी) |
ठंडा पानी का तापमान |
डिग्री |
20 |
25 |
32 |
35 |
40 |
45 |
50 |
||||||
|
सुधार कारक |
1.17 |
1.09 |
1 |
0.92 |
0.84 |
0.79 |
0.69 |
||||||||
उदाहरण के लिए:
निःशुल्क वायु वितरण मात्रा प्रवाह
परिचालन दाब
संपीड़ित वायु प्रवेश तापमान परिवेश तापमान
निम्नलिखित ऑपरेशन मापदंडों से संबंधित 20m³/मिनट
|
10 बार्ग |
सुधार कारक का=1.11 |
|
40 डिग्री |
सुधार कारक Kb=0.92 |
| 30 डिग्री | सुधार कारक Kc=1.1 |
न्यूनतम आयतन प्रवाह=नाममात्र आयतन प्रवाह / (Ka * Kb * Kc)=20m³/मिनट / (1.11 * 0.92 * 1.1)=17.8m³/मिनट चुना हुआ ड्रायर RD-200A
